稀油密封式煤气柜外壳一般作成正多边形， 近年来国外也有作成圆形的。主要分为侧板、柜顶、底板及活塞四部 分。煤气柜的密封安装在活塞上的油槽和侧壁之间，间隙充满密封油， 密封油流量的大小由滑板控制，使其油压与活塞下部贮气压力相平衡 而进行密封。
密封油循环使用，活塞油槽中的密封油，从滑板和侧壁 间的间隙往下流，积在底部油沟中，然后汇集至集油箱，在此进行油 水分离，当油量达到一定量以上时，泵自动启动，将油打入送油管中， 油从侧壁顶部的溢流孔沿侧壁流到活塞油槽中，自动保持密封部位的 油压平衡。
此外，在溢流孔旁还设置了备用油箱，在停电等紧急情况 下，可以手动操作补充密封油。密封油为经过特殊处理的煤焦油和特 别的矿物油，它需具有随温度变化的幅度小、良好的油水分离性能、 凝固点低、高的着火点（为了运行安全）等特性。稀油密封式煤气柜，贮气压力6 ~8kPa,最大设计压力可达 12kPa。
为节省占地面积，可适当增加高径比，高径比一般控制在 1。2~1。7范围内。为了操作安全，在柜顶中央设有换气装置，柜顶的檐部设有通风 孔，以及管理用的内外部电梯。活塞升降速度一般不超过1m/min, 最大可达4m/min。

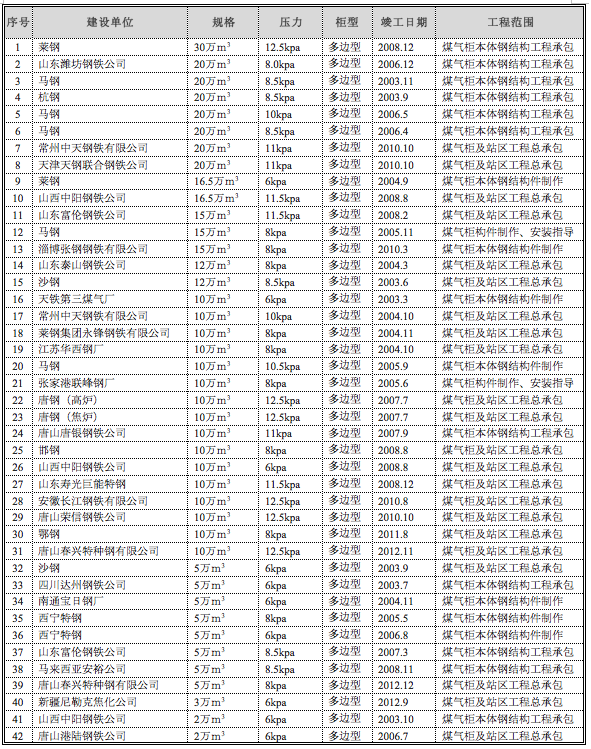

下面是公司工程案例：
|
